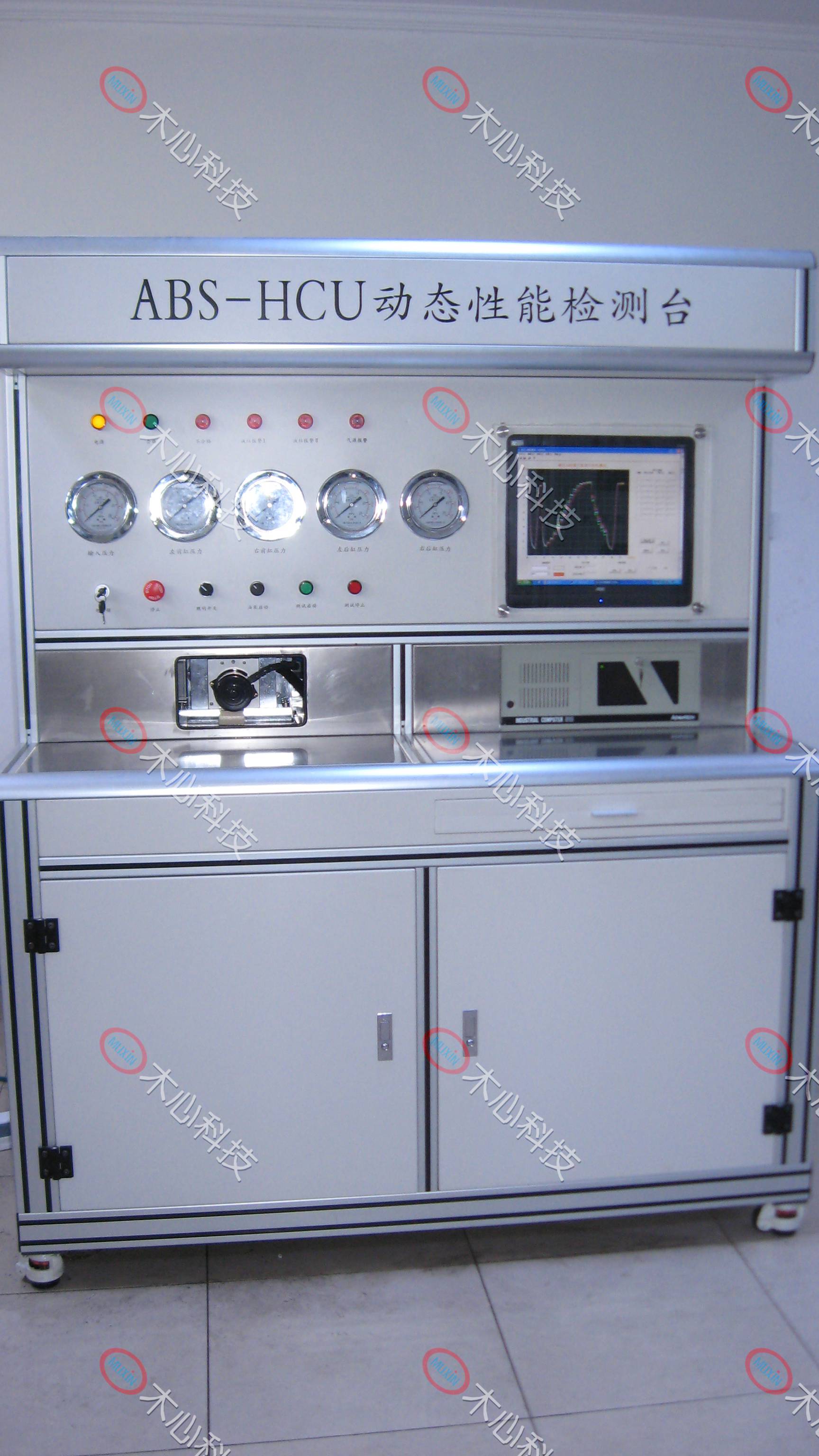

设备名称：液压ABS综合性密封性耐久性检测台试验台测试台

检索关键字：密封性 气密性 耐久性 综合性能 高低温 高低压 真空气压  疲劳寿命 试验台 测试台 检测台 实验台

一、设计依据:

液压制动主缸技术条件QC/T311-1999

企业用户的要求

二、主要测试项目:

1． ECU测试项目：

（1）   供电测试

（2）   复位功能测试

（3）   输入信号测试

（4）   ST功能测试

（5）   I2C功能测试

（6）   电机、阀驱动测试

（7）   灯驱动测试

（8）   CAN通讯功能测试

（9）   内部诊断测试

（10）  晶振测试

三、主要技术参数:

1、 试验产品：各种制动主缸总成及真空助力器总成

2、 项目总测试时间：依项目确定

3、 液压测试范围：35MPa

4、 液压传感器精度：0.3%

5、 气压测量范围：0～0.3MPa

6、 气压测量范围：0.3%

7、 真空测量范围：0～-100KPa

8、 真空测量范围：0.3%

9、 位移测量范围：0～100mm

10、位移测量精度：0.1mm

11、时间测量精度：0.01S

12、排量测量精度：1ml

13、输入力测量范围：2T

14、输入力测量精度：0.1%

15、动力源（压缩空气）：额定0.8MPa使用0.6MPa（Max）

16、真空泵：功率0.3KW抽速4L/s

17、试验台外型尺寸：（长X宽X高）1600X850X1800(mm)

四、系统特点:

1、独立操作控制台，配液晶显示、彩色打印机，实现控制、参数设置、结果显示，并数据保存、查询、打印

2、系统由计算机控制，绝大部分测试工作，可根据设置好的参数自动完成

3、用VC++编写的软件功能强大，使用方便，参数设置灵活，测试曲线计算机自动实时显示

4、选用进口高精度传感器，性能稳定，准确可靠；核心控制部件采用国外知名品牌，保证系统运行稳定可靠

5、电器部分具有良好的电磁屏蔽、光电隔离功能和可靠的安全防护措施；

6、工作台为铝合金与不锈钢材料，美观耐用，防腐蚀
